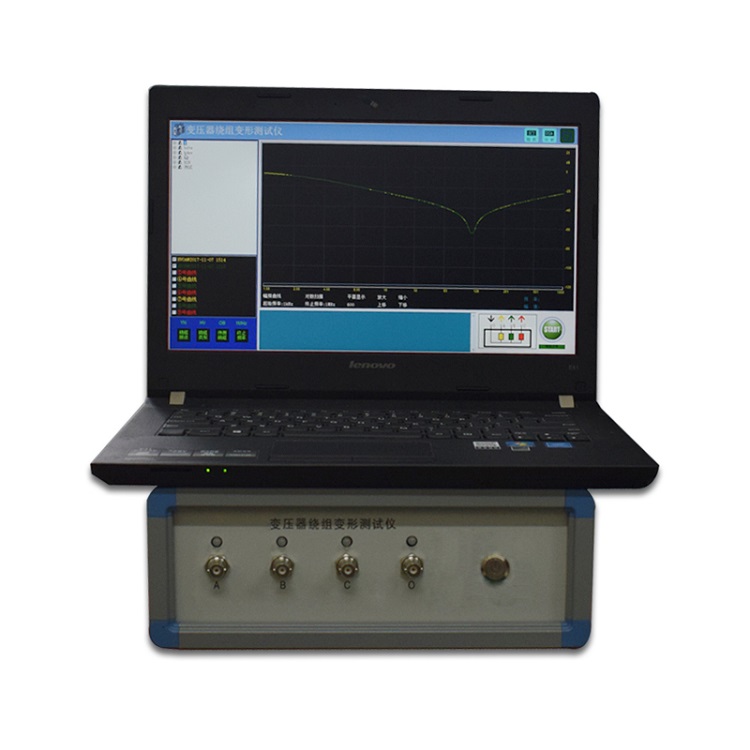

变压器绕组变形测试仪（频响法三相自动测试）
产品简介
变压器绕组变形测试仪用于测试6kV及以上电压等级电力变压器及其它特殊用途的变压器，电力变压器在运行或者运输过程中不可避免地要遭受各种故障短路电流的冲击或者物理撞击，在
订购热线：021-54358329
产品介绍
1、主要技术特点
l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 测量速度快，对单个绕组测量时间2分钟以内，并可以实现三相自动测试。
l 频率精度非常高，精度高于0.001% 。
l 数字化频率合成，频率稳定性更高。
l 5000V电压隔离、充分保护测试电脑安全。
l 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 分析软件功能强大，软件、硬件指标满足DL/T911-2016标准。
l 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
2、主要技术指标
l 测量速度：单相绕组1分钟-2分钟
l 输出电压：Vpp-25V，测试中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围： 10Hz－2MHz
l 频率精度： 0.001%
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线
l 测量动态范围宽：－120dB～20dB
l 供电电压：AC220V±10%
l 采用扫频法对变压器绕组特性进行测量，不对变压器吊罩、拆装的情况下，通过检测各绕组的幅频响应特性，对6kV及以上变压器，准确测量绕组的扭曲、鼓包或移位等变形情况。
l 测量速度快，对单个绕组测量时间2分钟以内，并可以实现三相自动测试。
l 频率精度非常高，精度高于0.001% 。
l 数字化频率合成，频率稳定性更高。
l 5000V电压隔离、充分保护测试电脑安全。
l 可同时加载9条曲线，各条曲线相关参数自动计算，自动诊断绕组的变形情况，给出诊断的参考结论。
l 分析软件功能强大，软件、硬件指标满足DL/T911-2016标准。
l 软件管理人性化、智能化程度高，设置好参数后，只需按一个键便可完成所有测量工作。
l 软件界面简洁直观，分析、存储、报告导出、打印等菜单一目了然。
2、主要技术指标
l 测量速度：单相绕组1分钟-2分钟
l 输出电压：Vpp-25V，测试中自动调整
l 输出阻抗：50Ω
l 输入阻抗：1MΩ （响应通道内置50Ω匹配电阻）
l 扫频范围： 10Hz－2MHz
l 频率精度： 0.001%
l 扫频方式：线性或对数，扫频间隔和点数可任意设置
l 曲线显示：幅频曲线
l 测量动态范围宽：－120dB～20dB
l 供电电压：AC220V±10%
